WeichenChef Kombi
Artikel-Nummer: 120111
Marke:CdB Elektronik

Netzwerkkabel finden Sie hier:
https://www.spielzeug-meiners.de/modelleisenbahn-steuerelemente/can-digital-bahn-projekt-zubeh%C3%B6r-1un/

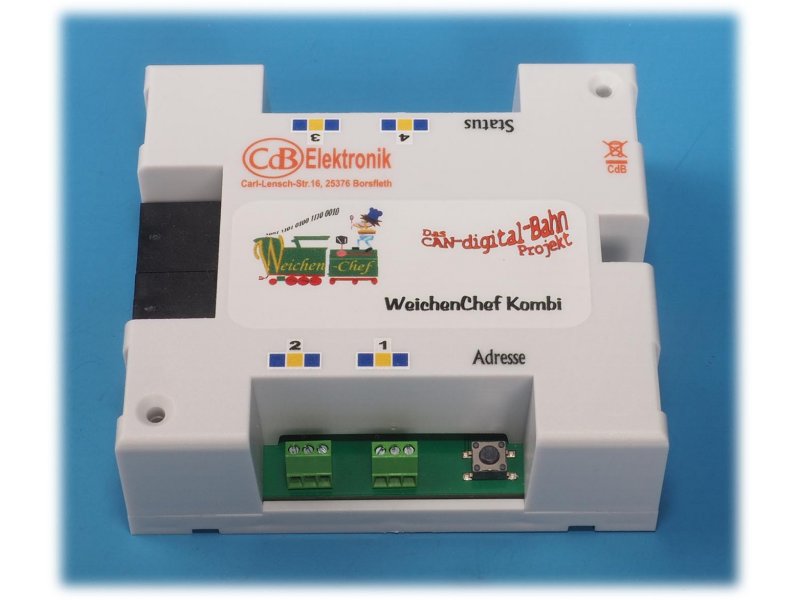

CAN-digital-Bahn Projekt WeichenChef Kombi

Hier der Link zum Modul:
https://can-digital-bahn.com/modul.php?system=sys5&modul=147#Mod_Top

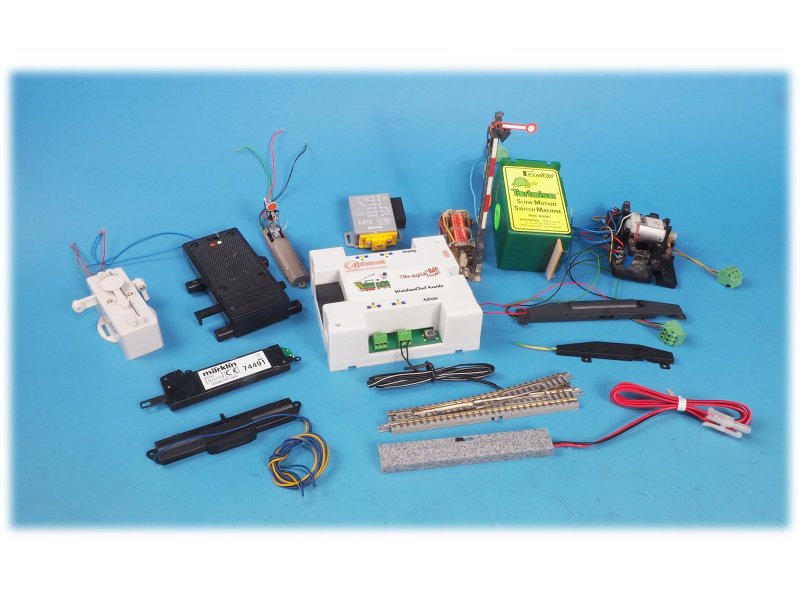

Das Modul ist zum Schalten von Motor- oder Magnetantrieben diverser Hersteller aller Spurgrößen geeignet. Das Bild zeigt einige, aber sicher nicht alle, die es ansteuern kann. Dabei wird kein Adapter oder anderes für den Anschluss einer Antriebsart benötigt. Das Modul folgt dem Gedanken: einfach anschließen und spielen. Lediglich die Einstellungen für die Schaltzeit muss für den einen oder anderen Antrieb an seine Bedürfnisse angepasst werden.

Natürlich können nicht nur Weichen, sondern auch alle Arten von Signalen, die einen entsprechenden Antrieb besitzen, mit diesem Modul betrieben werden.

Eine weitere Besonderheit besteht darin, dass es nur aus dem Systembus versorgt wird und somit die zusätzliche Verdrahtung mit einer Versorgungsspannung entfallen kann.

Natürlich bietet dieses Modul auch eine Lageüberwachung der Magnetantriebe, aus der eine automatische Stellungsmeldung zur Freigabe einer Fahrstrasse erfolgen kann. Alternativ kann diese Überwachung auch nur zur einfachen Anzeige der real erreichten Stellung verwendet werden.

Um die passende Betriebsspannung zum Schalten der verwendeten Antriebe einzuhalten, erfolgt die Einspeisung der Spannung bei diesemn Modultyp an dem StartPunkt oder einem EnergyPunkt mit dem passenden Netzteil. Die Systemspannung an dem Modul kann mit dem Service-Tool ausgelesen werden.

Die ausführliche Beschreibung des Funktionsumfangs findet man in der Betriebsanleitung, die weiter unten als Download zur Verfügung steht.

Noch einmal, das ist wirklich wichtig(!):

Für den Betrieb des Moduls wird keine zusätzliche Spannungsversorgung benötigt, es ist sofort nach dem Anstecken an den Bus betriebsbereit

Besonderheiten:

Optionale Erkennung der Magnetantriebe für eine Positionsmeldung

Optionale Meldungen des Nichterreichen einer Endlage in Bedienstellen, wie z.B. PC und Handgeräten

Optionale automatische Sperrung von Fahrstrassen in PC-Programmen bei Stellungsfehlern

Einstellbare Schaltzeiten

k84- und Blink-Modus für besondere Anwendungen, wie z.B. Bahnübergänge

Direkter Automatikbetrieb über Rückmeldungen ohne PC oder Zentrale

Einfache Programmierung per Service-Tool

Anzeige der Systemspannung im Service-Tool

Betriebsanleitung:
https://can-digital-bahn.com/infusions/pro_download_panel/download.php?did=15

Service-Tool:
https://can-digital-bahn.com/infusions/pro_download_panel/download.php?did=150









Achtung! Achtung! Kein Spielzeug für Kinder, sondern für Sammler und/oder Spezialisten ! Geeignet ab 15 Jahre wegen verschluckbarer Kleinteile und/oder scharfer Kanten !
