Power Box
PowerBox-GBS MCAN Can digital Bahn
Artikel-Nummer: 130104
Marke:CdB Elektronik

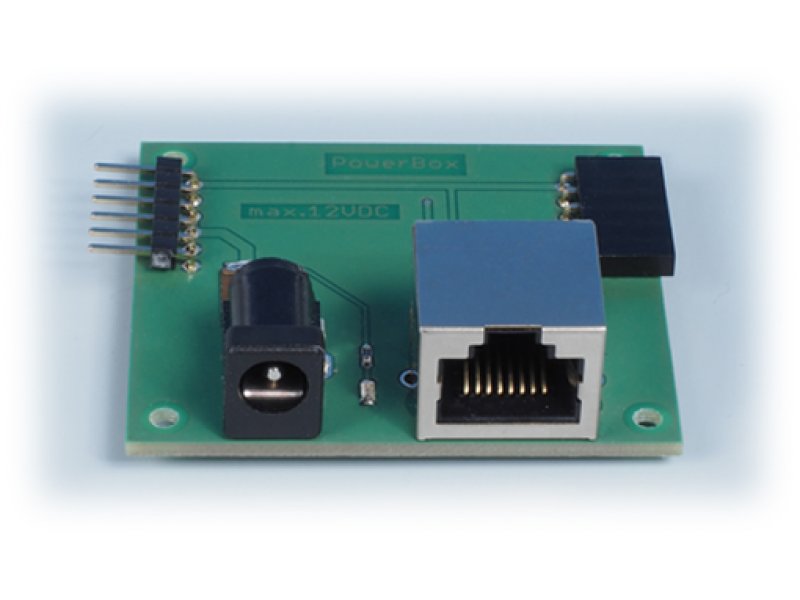

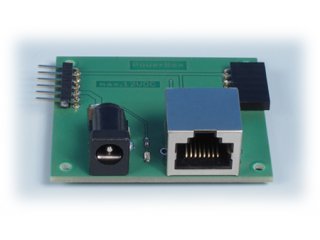

Die PowerBox-GBS wird nur beim Aufbau eines Gleisbildstellpultes ohne einen RoutenMann-GBS benötigt und ist da für die Stromversorgung der Module gedacht, die rechts oder links an die PowerBox-GBS gesteckt werden können.


Durch das direkte Zusammenstecken der Module wird erheblich weniger Platz in einem Gleisbildstellpult benötigt, als wenn auch hier die Module mit Netzwerkkabeln verbunden würden.Die PowerBox-GBS trennt die an sie angeschlossenen Module komplett von der restlichen Betriebsspannungsversorgung ab. Es wird über das Netzwerkkabel lediglich der Datenaustausch für den System-Bus abgewickelt.


Das bedeutet, eine Verbindung zu einer Versorgungsspannung über das Netzwerkkabel an der RJ45-Buchse besteht nicht!

Die Versorgung der PowerBox-GBS erfolgt nun wie beim StartPunkt über ein 12Volt DC Netzteil, das an der Buchse angeschlossen wird.

Eine andere Spannung als 12Volt DC kann die GBS-Module zerstören!

Mit dieser Spannung kommen aber auch alle alten SwitchMänner problemlos klar und sie können so zusammen mit den GBS-Modulen auch gemischt verwendet werden.

Die LED auf der rechten Seite leuchtet, wenn ein Netzteil angesteckt wird. Sie erlischt, sobald die PTC-Sicherung (die sich auch auf der PowerBox-GBS befindet) ausgelöst hat. Sie muss nicht getauscht werden, sondern setzt sich nach dem Abschalten der Betriebsspannung automatisch nach einer kurzen Zeit zurück. Somit kann nach der Beseitigung der Störung die Spannung einfach wieder eingeschaltet werden.
