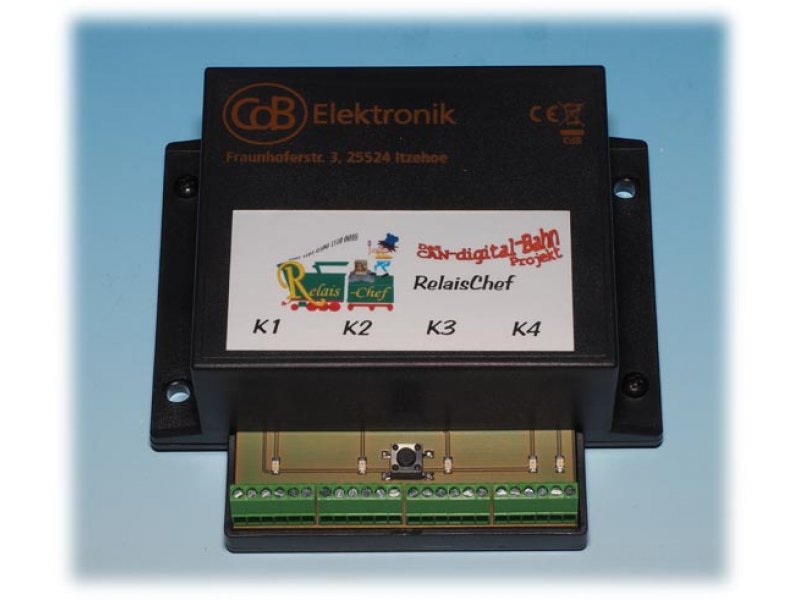

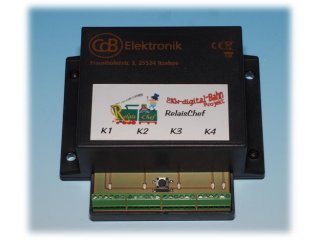

Relaischef 4x2um ZCAN
für Roco Z21 oder Zimo MX10
Artikel-Nummer: 220302
Marke:CdB Elektronik

Netzwerkkabel finden Sie hier:
https://www.spielzeug-meiners.de/modelleisenbahn-steuerelemente/can-digital-bahn-projekt-zubeh%C3%B6r-1un/

Der RelaisChef 4x2-um Z21 ist zum Ein- und Ausschalten von Verbrauchern an einer beliebigen Spannung (AC oder DC) wie mit einem ganz gewöhnlichen Schalter gedacht oder aber auch zum Umschalten der Drehrichtung bei Gleichstrom-Motoren zu gebrauchen. Ein weiteres Einsatzgebiet ist das Umschalten der Gleisspannung in Kehrschleifen.
Von der Grundidee her ist der RelaisChef vergleichbar mit dem alten Märklin-Decoder des Typs k84, denn er speichert die letzte Schaltstellung mechanisch im Relais. Im Detail unterscheidet er sich aber dennoch von diesen Decodern durch seine zusätzlichen Funktionen. Bis 30 Volt und 2A belastbar.
Eine nicht alltägliche Funktion stellt dabei die Automatikfunktion dar. Hier können auch Schaltaktionen mit Rückmelde-Events verknüpft werden, so dass einfache automatische Abläufe auch ohne PC möglich sind und Gleise in einem Schattenbahnhof zum Beispiel stromlos geschaltet werden. Die Programmierung erfolgt dabei über das Service-Tool.

Anschluss:
Der Datenanschluss des RelaisChefs erfolgt über normales Netzwerkkabel. An welcher Buchse ein Kabel angesteckt wird, ist dabei egal, es gibt kein vorn oder hinten. Es besteht aber eine galvanische Trennung zwischen dem System-Bus und allen Relais, so können Kurzschlüsse oder andere elektrische Fehler an den Anschlüssen nicht über die Busverbindung weiter zu anderen Modulen gelangen und diese beschädigen.
Der RelaisChef benötigt neben dem Anschluss an den Systembus keine weitere Betriebsspannung.



Die vier Anschlüsse des RelaisChefs sind 4x2-Umschalter. Der mittlere Anschluss einer jeden Dreiergruppe wird dabei entweder auf die rechte oder die linke Seite der Anschlussklemme umgeschaltet. Es sind sogenannte Wechsler, hiermit lassen sich die unterschiedlichsten Dinge, wie z.B. eine Schiebebühne oder andere Motore schalten und auch in der Drehrichtung ändern. Alle vier Relais sind völlig voneinander getrennt und können individuell genutzt werden.
Weiter Infos unter:
http://www.can-digital-bahn.com/modul.php?system=sys9&modul=98#Mod_Top
