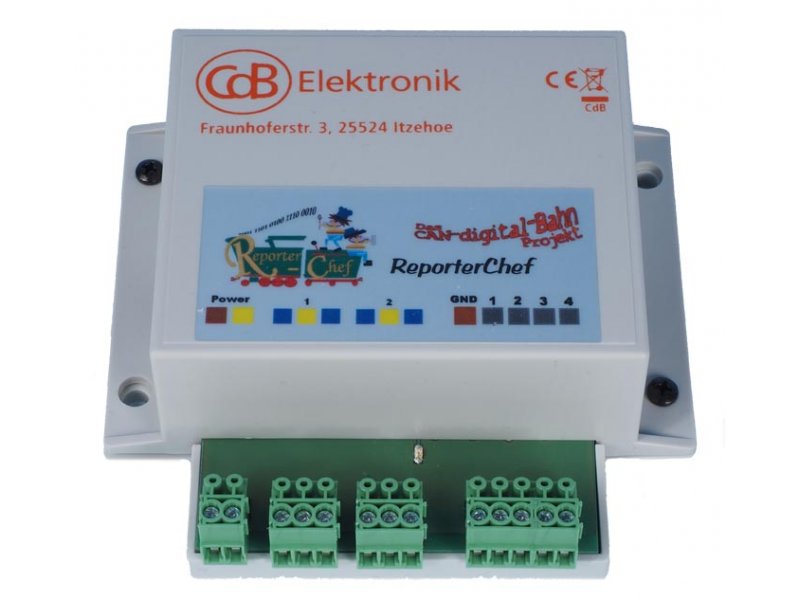

ReporterChef
Artikel-Nummer: 110402
Marke:CdB Elektronik

Netzwerkkabel finden Sie hier:
https://www.spielzeug-meiners.de/modelleisenbahn-steuerelemente/can-digital-bahn-projekt-zubeh%C3%B6r-1un/

Dieses Modul stellt eine Möglichkeit zum Rückmelden (vier Eingänge) und außerdem zum Schalten von bis zu zwei Weichen (oder vier Lampen) über Magnetadressen dar. Hiermit können z.B. entlegene Winkel einer Anlage oder Modulanlagen ökonomischer ausgestattet werden, da nur noch ein statt zwei Module benötigt werden. Es handelt sich effektiv um einen halben GleisReporter deLuxe und einen halben WeichenChef Magnet, die auf einer Platine vereinigt wurden. Für weitere Informationen kann man deshalb auch noch einmal die Modulbeschreibungen des GleisReporters deLuxe und auch die des WeichenChefs Magnet zu Rate ziehen. Der ReporterChef verfügt außerdem über eine Kombinations-Funktion, die - sofern aktiviert - die Rückmelde-Eingänge mit den Schaltausgängen verbindet, so dass Funktions-Modelle (z.B. Bahnübergang) direkt ausgelöst werden können. Das wird im Rahmen der Rubrik "Bedienung" später noch ausführlicher vorgestellt.

Bedient werden kann der ReporterChef von allen Geräten des CAN-digital-Bahn-Projektes, wie zum Beispiel das CAN-StellPult. Auch eignen sich die Central Station 2 und die Mobile Station 2 dazu. Kurz gesagt, es gibt viele Wege, ihn zu bedienen.

Der Daten-Anschluss des ReporterChefs erfolgt über normales Netzwerkkabel. Auf welcher Seite ein Kabel angesteckt wird, ist dabei egal, es gibt kein vorne und hinten.

Neben dem Anschluss an das Systemkabel braucht der ReporterChef für den Schalt-Teil noch eine Betriebsspannung, für die Rückmeldungen hingegen wird keine extra Spannung benötigt.

Natürlich lassen sich auch mehrere ReporterChefs in einen größeren Systemaufbau integrieren, es gibt keine adressbedingte Begrenzung. Ein ReporterChef kann sowohl auf Adressen aus dem CdB-, DCC- oder dem Motorola-Bereich programmiert werden.

http://www.can-digital-bahn.com/modul.php?system=all&modul=75#Mod_Top
