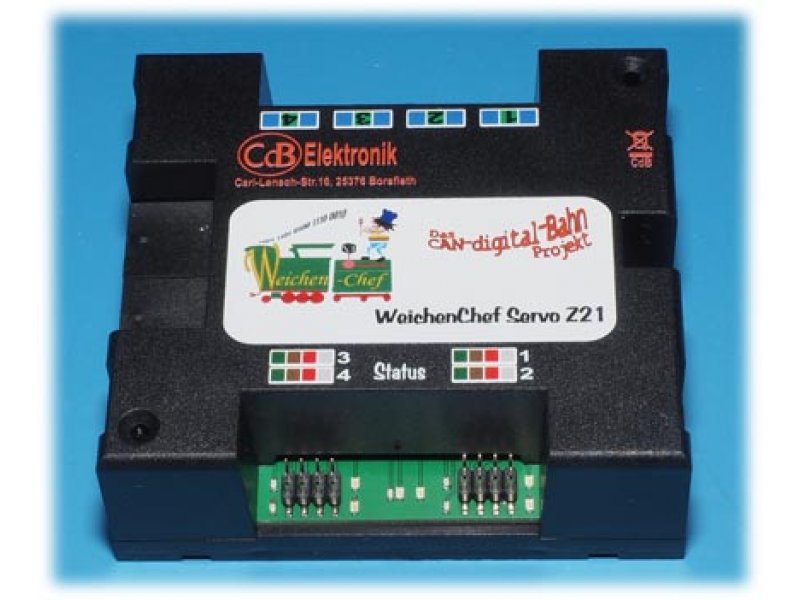

Das Modul ist dazu gedacht, mit Modellbau-Servos diverser Hersteller Weichen aller Spurgrößen zu stellen.
Als kleine Besonderheit bringt dieses Modul einen vierten Anschluss für einen Servo aus der Robotik mit. Dieser Anschluss dient der Erkennung der wirklich erreichten Position und kann mit dem WeichenChef Servo zusammen für eine "echte Stellungsrückmeldung" verwendet werden.
Für den Betrieb des Moduls wird keine zusätzliche Spannungsversorgung benötigt, das Modul ist betriebsbereit, sobald es an den System-Bus gesteckt wurde.
Besonderheiten:
Feedbackanschluss für Robotik Servos, für absolute Positionsmeldungen
Optische Meldungen der Bewegungszeit in Bedienstellen wie PC und Handgeräten
Optionale automatische Sperrung von Fahrstrassen in PC-Programmen für die Stellzeit der Servos
Externe Eingänge für Bedienung vor Ort oder zur Stellungsüberwachung
Automatikbetrieb über Rückmeldungen
Sehr hohe Auflösung (0,5µs) der PWM zur Ansteuerung der Servos
Herzstückpolarisation
Einfache Programmierung per Service-Tool
Feineinstellung über (Funk-)Tastatur möglich
Betriebsanleitung:
Download:
http://www.can-digital-bahn.com/pages/module/WeichenChef_Servo_3_Z21/WeichenChef_Servo_ZCAN_003.pdfTechnische Daten:
Busseite:
----------------------------------------------------------
----------------------------------------------------------
Betriebsspannung am Bussystem 12 Volt DC
----------------------------------------------------------
----------------------------------------------------------
Stromaufnahme am Bus
max.400 mA
----------------------------------------------------------
----------------------------------------------------------
Digitalsystem / CAN-Protokoll CAN - DCC / ZCAN-Bus
----------------------------------------------------------
----------------------------------------------------------
________________________________________________________________________________
Anlagenseite:
---------------------------------------------------------- ----------------------------------------------------------
Anschluss 4 x Servos
---------------------------------------------------------- ----------------------------------------------------------
Eingang 4x frei programmierbare Eingänge
---------------------------------------------------------- ----------------------------------------------------------
max. Strom für Servos 1A
---------------------------------------------------------- ----------------------------------------------------------
Abmessungen Gehäuse L x B x H 100 mm x 90 mm x 35 mm
---------------------------------------------------------- ----------------------------------------------------------
