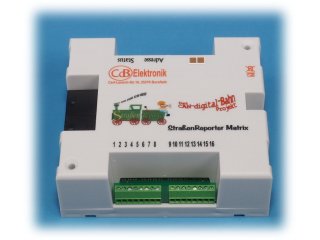

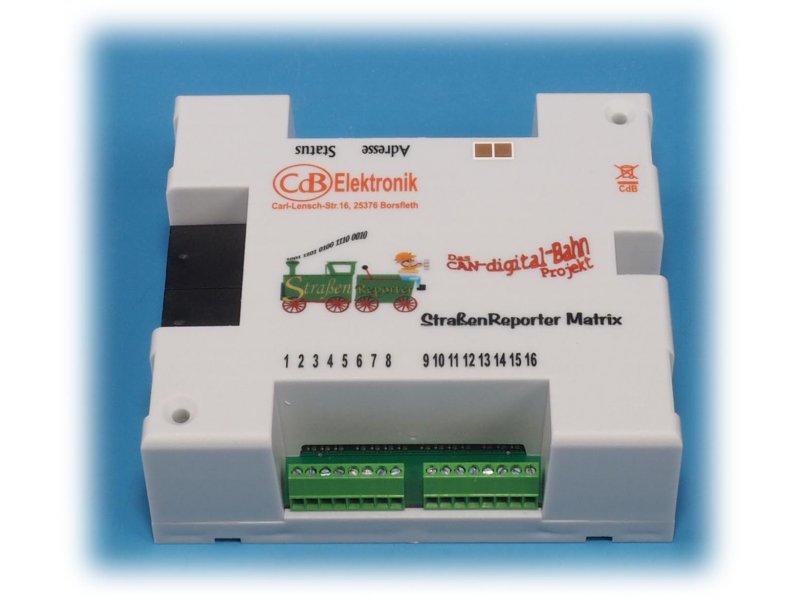

StraßenReporterMatrix
Artikel-Nummer: 110108
Marke:CdB Elektronik

Netzwerkkabel finden Sie hier:
https://www.spielzeug-meiners.de/modelleisenbahn-steuerelemente/can-digital-bahn-projekt-zubeh%C3%B6r-1un/

Modulbeschreibung: Der StraßenReporter Matrix ist ein 16-poliges Rückmeldemodul ohne galvanischer Trennung, dessen Eingangserkennngsverhalten frei einstellbar ist. Das Modul ist zur Erfassung und digitaler Aufarbeitung (künstliche Verlängerung) auch kürzester Impulse von Modellauto-Magneten beim Überfahren von Reedkontakten oder dem Durchqueren von Lichtschranken gedacht.
Ein weiterer Anwendungsbereich ist das Erfassen von mittelgroßen Stellpulten mit bis zu 64 Tasten, die zu je acht Tasten in acht Gruppen eingelesen werden können. Dabei können sowohl aufeinander folgende 64 Rückmelder oder 32 hintereinander liegende Magnetadressen ausgelöst werden. Die Startadresse ist dabei über das Service-Tool frei programmierbar.Das Modul kann sowohl direkt mit den Zentralen (CS2 & CS3) von Märklin oder zusammen mit einer CC-Schnitte als reines Schalt- und Meldesystem eingesetzt werden.
Das Modul arbeitet nach dem Prinzip eines Massemelders. Da das Modul über keine galvanische Trennung zum Bus verfügt, sind alle Module über das Bus-System mit einem gemeinsamen Potential (Masse) verbunden. Dies muss bei der Verwendung des Moduls unbedingt beachtet werden.
Neben der eigentlichen Erkennung von Meldungen bringt das Modul einige zusätzliche Funktionen mit:

* Herzschlag-Funktion (1x je Sekunde wechselt ein beliebiger Rückmelder den Status als
Lebenszeichen)

* Matrix-Funktion zur Erfassung von bis zu 64 Tasten

* Unterspannungsmeldung (ein RMK wird gesetzt, wenn die Betriebsspannung zu klein wird)

* Auslösen eines "System-Stopp" oder "alle Fahrzeuge halt".

Betriebsanleitung:

Service-Tool (Anmeldung erforderlich)
Download :https://can-digital-bahn.com/infusions/pro_download_panel/download.php?did=132
Bedienungsanleitung StraßenReporter Matrix
https://can-digital-bahn.com/infusions/pro_download_panel/download.php?did=147



Achtung!

Achtung! Kein Spielzeug für Kinder, sondern für Sammler und/oder Spezialisten ! Geeignet ab 15 Jahre wegen verschluckbarer Kleinteile und/oder scharfer Kanten !

Hersteller oder Inverkehrbringer : CdB Elektronik GmbH Carl-Lensch-Str. 16 25376 Borsfleth  E-Mail: info@can-digital-bahn.com
